17

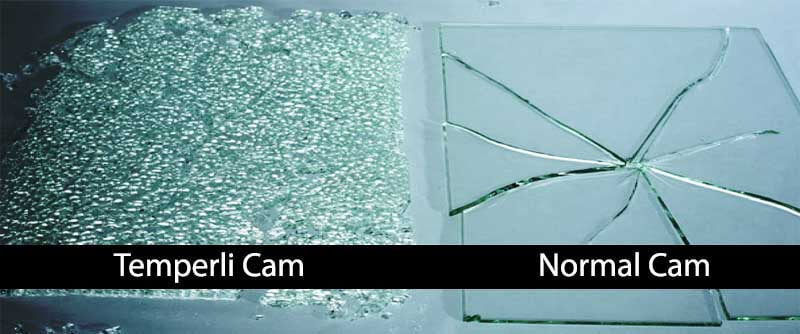

Temperləşdirmə prosesi, şüşənin xarici səthlərinə sıxıcı gərginlik, mərkəzinə isə dolayı dartılma gərginliyi vermək üçün üfüqi xətt üzrə isitmə və soyutma mərhələlərini əhatə edir. Tam temperlənmiş şüşə temperlənməmiş şüşədən təxminən 5 dəfə daha möhkəmdir; və zar ölçüsündə parçalara parçalandığı və zədələnmə riskini azaltdığı üçün təhlükəsizlik şüşəsi kimi istifadə üçün uyğundur.

Yarım temperləmə prosesi şüşəyə müxtəlif soyutma mərhələlərindən istifadə etməklə də tətbiq olunur. Yarım temperləməli şüşə emal olunmamış şüşədən təxminən iki dəfə daha möhkəmdir və təhlükəsizlik şüşəsi kateqoriyasına aid deyil.

Temperləşdirmədən sonra şüşə üzərində kəsmə, qazma, kənar və səth emalı işləri aparıla bilməz (qumlama istisna olmaqla).

Yalnız müəyyən baxış bucaqları və işıqlandırma şəraitində nəzərə çarpan "sərtləşmə izləri", "qalxan" və "bükülmə" kimi təhriflər, tolerantlıq daxilində qaldıqları təqdirdə, istilik emalının qaçılmaz və qaçılmaz nəticələridir. Sərtləşmə prosesi zamanı dəqiq istilik rejiminin tətbiqi ilə minimuma endirilən izlər özlüyündə qüsur hesab edilmir. Nişanların yerə paralel olması tövsiyə olunur.

Tam temperlənmiş şüşə, şüşə qarışığında mövcud ola biləcək mikroskopik nikel sulfid hissəcikləri səbəbindən qəfil qırılma riski yarada bilər. Bu riski azaltmaq üçün tam temperlənmiş şüşə istilik sızdırmazlığı testi ilə əvvəlcədən sınaqdan keçirilə bilər. Bu test qəfil qırılma riskini tamamilə aradan qaldırmır, yalnız azaldır.
